PP-R水管安裝操作圖解及技術要求

------------- ------------- pp-r水管安裝圖解 4.1、pp-r水管管道熱熔連接操作圖： 4.2、熱熔連接技術要求： ------------- ------------- 管材外徑熔接深度熱熔時間接插時間冷卻時間 2014543 2516743 32 20 844 40211264 50 22.518 65 63 24 2466 7526 3010 8 9032 40 108 11038.5501510 注：若操作環境溫度小于5℃，加熱時間應在延長 二分之一，管件和材料連接時，必須避免直對通風口方 向。 注意事項： 1、管材和管件應存放在通風良好的庫房或簡易棚 內，不得露天存放， 防止陽光直射，注意防火安全，距離熱源不得小于1

pp-r管道安裝操作技術規范 1、管道嵌墻暗敷時，宜配合土建預留凹槽，其尺寸如果設計無規定時， 嵌墻暗管管槽的尺寸為，深度：管材外徑+20mm；寬度：管材外徑+40～ 60mm。凹槽表面必須平整，不得有尖角等突出物，管道試壓合格后，墻槽 用m7.5級水泥砂漿填補密實。 2、管道暗敷在地坪面層內，應按設計圖紙位置進行。如現場施工有更改， 應有圖示記錄。 3、管道安裝時，不得有軸向扭曲，穿墻或穿樓板時，不宜強制校正。給 水聚丙烯與其它金屬管道平行敷設時應有一定的保護距離，凈距離不宜小 于100mm，且pp-r管道宜分布在金屬管道的內側。 4、室內明裝管道時，宜在土建粉刷完畢后進行，安裝前應配合土建正確 預留孔洞或預埋套管。 5、管道穿越樓板時，應設置鋼套管，套管高出地面50mm，并有防水措 施。各管道穿越屋面時，應采取嚴格的防水措施。穿越前端應設固定支架。

pp-r給水管安裝 1施工準備 1.1材料準備： 1.1.1管材和管件質量符合設計規定，并附有產品說明書和質量合格證書。 1.1.2管道內外表面光滑平整無氣泡、縮孔和不均勻現象，如發現管道質量有異 常，應在使用前進行復檢，不得使用有損壞跡象的材料。 1.2主要機具： 1.3施工條件： 2安裝 2.1施工工藝： 熟悉施工圖紙和操作規范→準備材料→測量定位→開鑿管槽、安裝支架→制作安裝 管道→水壓試驗→管道沖洗消毒→通水試驗 6.3共聚丙烯pp-r管道敷設安裝一般規定： 6.3.1管道安裝時，管道不得有軸向扭曲受力情況，穿墻或穿樓板時，不 宜強制校正，施工安裝時應復核管道的壓力等級和使用場合，避免因用錯 管材造成質量事故，管道型號標記應面向外側，處于顯眼位置； 6.3.2管道暗敷時，嵌墻暗管墻槽尺寸的深度為管道直徑+20毫米，寬度為 管道直徑+40～60毫米。凹槽

pp-r冷熱水管安裝技術指南 一．一般規定 1．管道在安裝施工前，應具備下列條件： （1）施工圖紙及其它技術文件齊全，且已進行圖紙技術交底，滿足施工要求； （2）施工方案、施工技術、材料機具供應等能保證正常施工； （3）施工人員應經過本管道安裝技術的培訓. 2．提供的管道和管材，應符合設計規定，并附有產品說明書和質量合格證書。 3．施工前要檢查待安裝的管材，管件的品種規格是否符合施工要求，特別注意冷水、熱水管不能搞錯或 混用。 4．管材、管件應作外觀質量檢查，管材端頭破裂的必須去除，清除產品表面的油污、雜質及毛刺，如發 現質量有異常，應在使用前進行技術鑒定或復檢。 5．管道系統安裝過程中所有開口處應及時封堵。 6．施工安裝時，應復核冷、熱水管和公稱壓力等級和使用場合。管道的標記應面向外側，處于顯眼位置。 7．按圖紙和施工現場的情況確定管道連接的先后次序，剪材至需要長度。 8．檢查施工的

**給排水欄目所有資料都免費了！??！ pp-r冷熱水管安裝技術指南 一．一般規定 1．管道在安裝施工前，應具備下列條件： （1）施工圖紙及其它技術文件齊全，且已進行圖紙技術交底，滿足施工要求； （2）施工方案、施工技術、材料機具供應等能保證正常施工； （3）施工人員應經過本管道安裝技術的培訓. 2．提供的管道和管材，應符合設計規定，并附有產品說明書和質量合格證書。 3．施工前要檢查待安裝的管材，管件的品種規格是否符合施工要求，特別注意冷水、熱水管不能搞錯或 混用。 4．管材、管件應作外觀質量檢查，管材端頭破裂的必須去除，清除產品表面的油污、雜質及毛刺，如發 現質量有異常，應在使用前進行技術鑒定或復檢。 5．管道系統安裝過程中所有開口處應及時封堵。 6．施工安裝時，應復核冷、熱水管和公稱壓力等級和使用場合。管道的標記應面向外側，處于顯眼位置。 7．按圖紙和施工現場的情況確定管道連接的先

-1- 湘質監統編 施工技術交底記錄施2002—11 工程名稱：天心嘉園二期施工單位：中建五局第三建設有限公司 項目技術負責人：項目專業施工員：項目專業質量檢查員： 專業班組長：交底時間：2011年9月1日交底地址： 交底內容： 1、交底分部（子分部）、分項工程名稱：給排水管道及配件安裝工程 2、交底執行標準名稱及編號： 給排水與采暖工程施工工藝標準（zjq00-sg-010-2003） 3、交底內容摘要： 一、工程概況 本工程為邦盛鳳凰城國際大酒店工程。 二、施工準備 1、施工人員必須認真閱讀圖紙，熟悉管道標高及走向，熟悉施工工藝及技術規范。 2、材料、施工力量、機具等準備就緒，能保證正常施工。 3、施工場地清理干凈，臨時水、電供應能保證正常施工。 4、作業層班長負責，施工班組必須按技術交底與圖紙要求和設計變更去做。 5、專業施工員和質量負責工

-1- 湘質監統編 施工技術交底記錄施2002—11 工程名稱：天心嘉園二期施工單位：中建五局第三建設有限公司 項目技術負責人：項目專業施工員：項目專業質量檢查員： 專業班組長：交底時間：2011年9月1日交底地址： 交底內容： 1、交底分部（子分部）、分項工程名稱：給排水管道及配件安裝工程 2、交底執行標準名稱及編號： 給排水與采暖工程施工工藝標準（zjq00-sg-010-2003） 3、交底內容摘要： 一、工程概況 本工程為邦盛鳳凰城國際大酒店工程。 二、施工準備 1、施工人員必須認真閱讀圖紙，熟悉管道標高及走向，熟悉施工工藝及技術規范。 2、材料、施工力量、機具等準備就緒，能保證正常施工。 3、施工場地清理干凈，臨時水、電供應能保證正常施工。 4、作業層班長負責，施工班組必須按技術交底與圖紙要求和設計變更去做。 5、專業施工員和質量負責

pp-r給水管安裝施工方案及工藝方法 一、施工準備 施工技術人員認真熟悉圖紙，領會設計意圖，對圖紙中發現的問題及時與業主、 監理及設計人員聯系，并作圖紙會審，作好會審記錄。安裝人員須熟悉-pp-r管的 一般性能，掌握必須的操作要點。 1、施工人員必須認真閱讀圖紙，熟悉管道標高及走向，熟悉施工工藝及技術 規范。 2、材料、施工力量、機具等準備就緒，能保證正常施工。 3、使用的材料必須是進場驗收合格的。冷熱水管道必須采用與管材相適應的 管件。 4、其他材料：管卡、膨脹水泥、油麻、鍍鋅u型卡、棉布、等。 5、主要安裝機具：無齒鋸、手電鉆、沖擊鉆、熱熔器、手動試壓泵、壓力表、 管剪、手錘、鋼卷尺、卡尺、線墜等。 二、作業條件 核對管道的坐標排列有無矛盾，砌體工程已經完成，結構驗收通過，墻面抹灰 厚度已經打點，方可做冷熱水豎向支管。 操作工藝 工藝流程:安裝準備→預制加工→管道安裝→壓力試

近年來無規共聚聚丙烯(pp-r)管材在我國迅速推廣使用,怎樣使用新型材料直接影響工程的質量。本文介紹了pp-r供水管材的特性,并針對工程施工實際,介紹了施工中的安裝要點與注意事項。

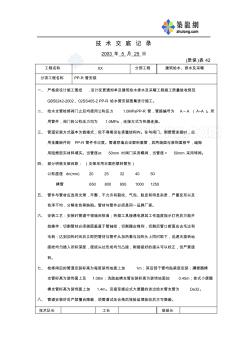

技術交底記錄 2003年5月25日 (質保)表42 工程名稱xx分部工程建筑給水、排水及采暖 分項工程名稱pp-r管安裝 一、嚴格按設計施工圖紙,設計變更通知單及建筑給水排水及采暖工程施工質量驗收規范 gb50242-2002、02ss405-2pp-r給水管安裝圖集進行施工。 二、給水支管檢修閥門之后均使用公稱壓力1.0mpapp-r管，管路編號為a~a（a~a）。所 用管件，閥門的公稱壓力均為1.0mpa，連接方式為熱熔連接。 三、管道安裝方式基本為嵌墻式，但不得埋設在承重結構內。在與閥門、鋼塑管連接時，應 用金屬嵌件的pp-r管件作過度。管道穿墻應設塑料套管，其兩端面與裝飾面相平，縫隙 用阻燃密實材料填實。當管徑≥50mm時閥門采用蝶閥，當管徑＜50mm采用球閥。 四、部分明裝支架間距：（支架采用半圓形塑料

1 pp-r管的安裝技術和工藝 摘要:以***工程為例，探討、介紹pp-r給水管在建筑安裝工程中的施工技術和工藝。 關鍵詞：***pp-r管熱熔 1引言 ***商住樓是集高、大、難、新為一體的智能化建筑。其設計標準高，工藝要求嚴，施工 難度大，是我司歷年來施工的最高的建筑。它在給排水設計中選用作冷熱水給水管道的pp-r 管是近兩年才開始推廣使用的新型建筑材料，具有重量輕、耐腐蝕、不結垢、使用壽命 長和安裝方便連接可靠等特點，亦是我司在管道施工中的第一次接觸，缺乏施工經驗。為 了攻克這道技術難關，在集團公司和建筑公司的領導下成立了“pp-r給水管道施工技術和工 藝”課題攻關小組。 2pp-r管熱熔工藝 2.1不同部位pp-r管安裝的技術要求： 2.1.1暗敷管道 管道鑲嵌到墻壁、樓板等 處，壓力和拉伸應力被吸收能

技術交底記錄 表c2-1 編號05-c2-014 工程名稱交底日期2006年1月10日 施工單位某建設集團有限公司第六項目部分項工程名稱 交底提要pp-r管安裝 交底內容： 一、材料要求： 1、pp-r管及管件的管壁薄厚均勻，厚度達到標準要求；冷熱水管有明顯區別，防止錯用。 2、管材及管件均要有出廠合格證、檢測報告；且必須達到飲用水衛生標準； 二、主要機具：熱溶器、剪管刀、手電鉆等。 三、作業條件： 1、ppr管安裝前給水襯塑鋼管干、立管必須打壓試驗合格。 2、支管明裝應在砌墻后進行。 四、管道安裝： 1、管道安裝前必須清除管道內部的污垢和雜物。安裝過程或安裝完畢的敞口處及預留口，應臨時封堵， 以免堵塞管道。 2、安裝前認真熟悉圖紙，確定管道的標高和坐標，布置好管線，根據衛生器具的實際尺寸，確定好支 管甩口位置。 3、管道為明裝，成排安裝時，

PPR冷熱水管安裝圖解

ppr冷熱水管安裝圖解 熱熔連接技術要求 注：若操作環境溫度小于5℃，加熱時間應在延長二分之一，管件和 材連接時，必須避免直對通風口方向 注意事項 1、管材和管件應存放在通風良好的庫房或簡易棚內，不得露天存放， 防止陽光直射，注意防火安全，距離熱源不得小于1米。 2、管材應水平堆放子平整的地上，避免彎曲，堆置高度不得超過2.0m， 管件應逐層堆碼，不宜疊得過高。 3、搬運管材和管件時，應小心輕放，避免油污，嚴禁劇烈撞擊、與尖 銳物品碰觸和拋、摔、滾、拖。 4、不得用硬物敲打管材與管件，尤其在較低溫度時。必須與管材軸向 垂直方向切割管材，并保持切開干凈平整。 5、熱熔連接應嚴格按照規定的熔接深度進行連接。 6、熱熔連接應嚴格按照規定的熔接時間進行。 7、熱熔連接時，管材與管件最大偏離角度不得超過5度 8、管材彎曲時，彎曲半徑不得小于管材直徑的八倍，嚴禁用明火加熱 彎曲。 9、

ppr冷熱水管安裝圖解 熱熔連接技術要求 注：若操作環境溫度小于5℃，加熱時間應在延長二分之一，管件和 材連接時，必須避免直對通風口方向 注意事項 1、管材和管件應存放在通風良好的庫房或簡易棚內，不得露天存放， 防止陽光直射，注意防火安全，距離熱源不得小于1米。 2、管材應水平堆放子平整的地上，避免彎曲，堆置高度不得超過2.0m， 管件應逐層堆碼，不宜疊得過高。 3、搬運管材和管件時，應小心輕放，避免油污，嚴禁劇烈撞擊、與尖 銳物品碰觸和拋、摔、滾、拖。 4、不得用硬物敲打管材與管件，尤其在較低溫度時。必須與管材軸向 垂直方向切割管材，并保持切開干凈平整。 5、熱熔連接應嚴格按照

第１頁共9頁 交底人接受交底人 本表由施工單位填寫，交底部門與接受交底部門各存一份。 技術、質量、安全交底記錄 表c2-1 編號 工程名稱交底日期2016年9月1日 施工單位分項工程名稱給水管道安裝分項工程 交底提要給水pp-r管道安裝施工工藝 交底內容： 一、工程概況 1.本工程給水水源：給水系統由市政自來水管網引入設在地下室內的生活水 泵房，系統采用下行上給方式。地下室生活給水系統由市政管網直接供給，一 至六層生活給水由給水加壓設備供給，地下室、銀行與檔案館生活用水分別計 量。 2.給水管材：生活給水立管采用pp-r管及其連接配件(pn=1.0mpa)，采用熱 熔連接,管材耐壓等級為s5級。 地上生活用水工作壓力0.45mpa。地上部分給水系統試驗力為0.90mpa。 生活給水系統閥門:dn≤50采用銅制球閥

第１頁共9頁 交底人接受交底人 本表由施工單位填寫，交底部門與接受交底部門各存一份。 技術、質量、安全交底記錄 表c2-1 編號 工程名稱交底日期2016年9月1日 施工單位分項工程名稱給水管道安裝分項工程 交底提要給水pp-r管道安裝施工工藝 交底內容： 一、工程概況 1.本工程給水水源：給水系統由市政自來水管網引入設在地下室內的生活水 泵房，系統采用下行上給方式。地下室生活給水系統由市政管網直接供給，一 至六層生活給水由給水加壓設備供給，地下室、銀行與檔案館生活用水分別計 量。 2.給水管材：生活給水立管采用pp-r管及其連接配件(pn=1.0mpa)，采用熱 熔連接,管材耐壓等級為s5級。 地上生活用水工作壓力0.45mpa。地上部分給水系統試驗力為0.90mpa。 生活給水系統閥門:dn≤50采用銅制球閥

詳細地介紹了pp-r給水管材的安裝施工方法,并對熱熔連接施工操作技術進行了論述,總結了pp-r給水管的優點,指出該給水管材在采暖工程中具有廣泛的應用價值。
